ZLSW Series
Maximum Spread Force: 16(157) ton(kN)
Min. Clearance/ Max. Lift Ht.1): 9.9/51.3-69.11) mm
Maximum Operating Pressure: 700 bar
1)Using Stepped block ZSWRFSB to increase wedge lifting height 30mm.

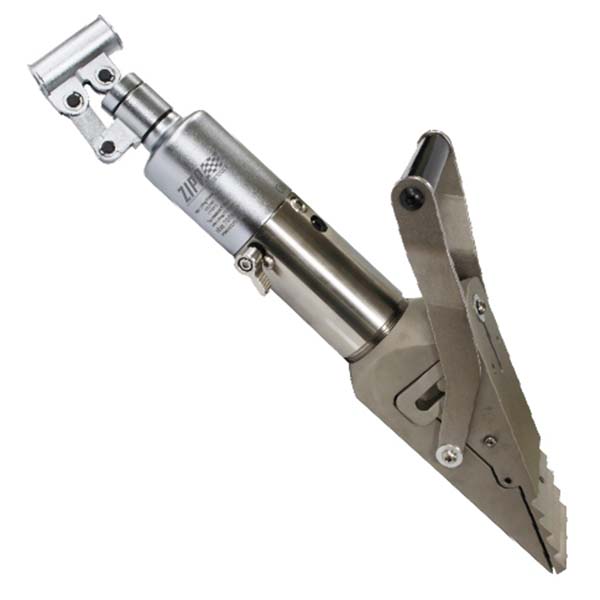

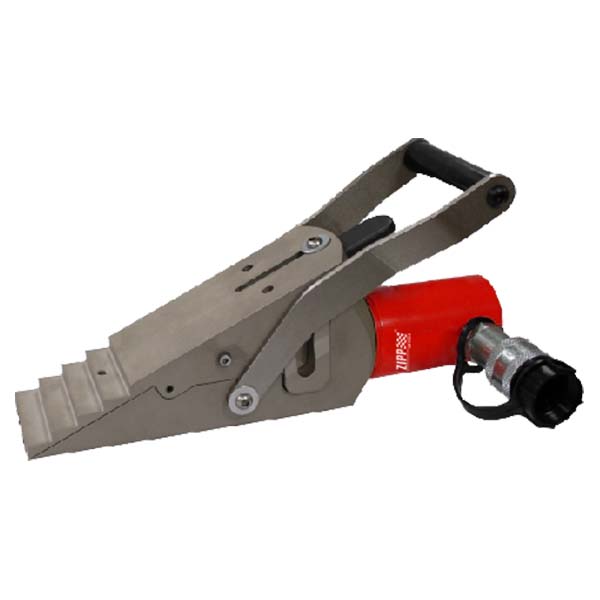

Hydraulic Vertical Lifting Wedge
- Require 0.39″ (9.9mm) access gap.
- Lifting force 16 ton at 700bar hydraulic pressure.
- Automatic mechanical retraction (single acting spring return).
- Securely raises or lowers 16 tons with no slippage.
- Lifting wedge ZLSW-16 includes safety block ZSLW-C1-16.
- Use in tandem to lift 32 tons, or 64 tons.
- 21.1mm of vertical lift from each step (maximum lift to 69.1mm with optional ZSLW-C2-16 stepped block).
- Each step can spread under full load.
- Unique interlocking wedge design, no first step bending and risk of slipping out.
